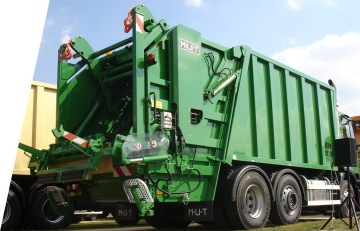

Nástavby

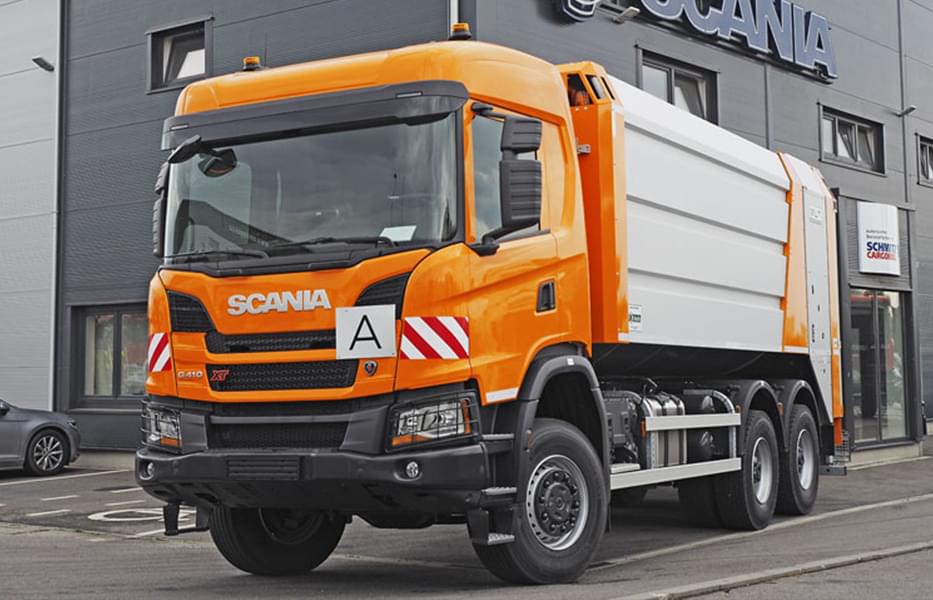

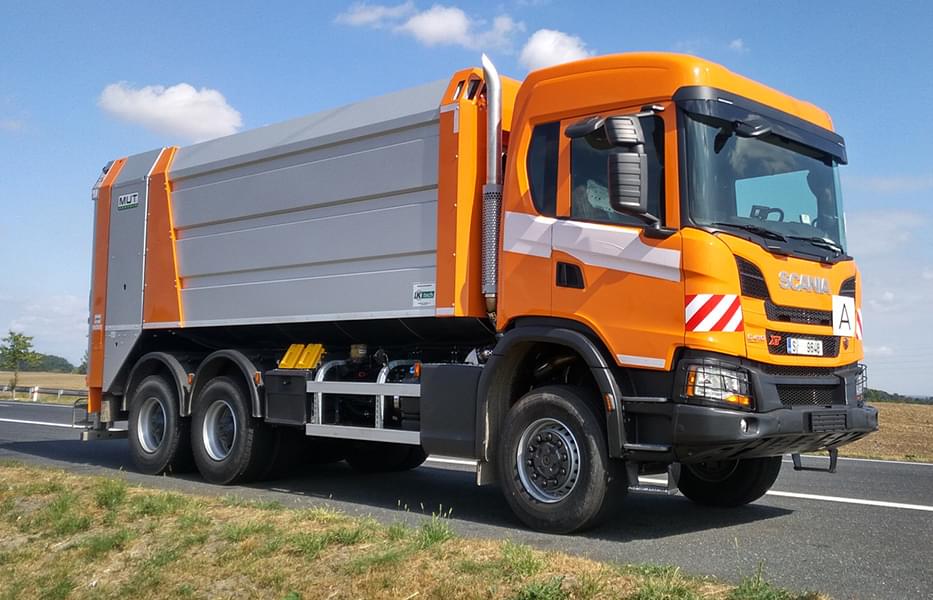

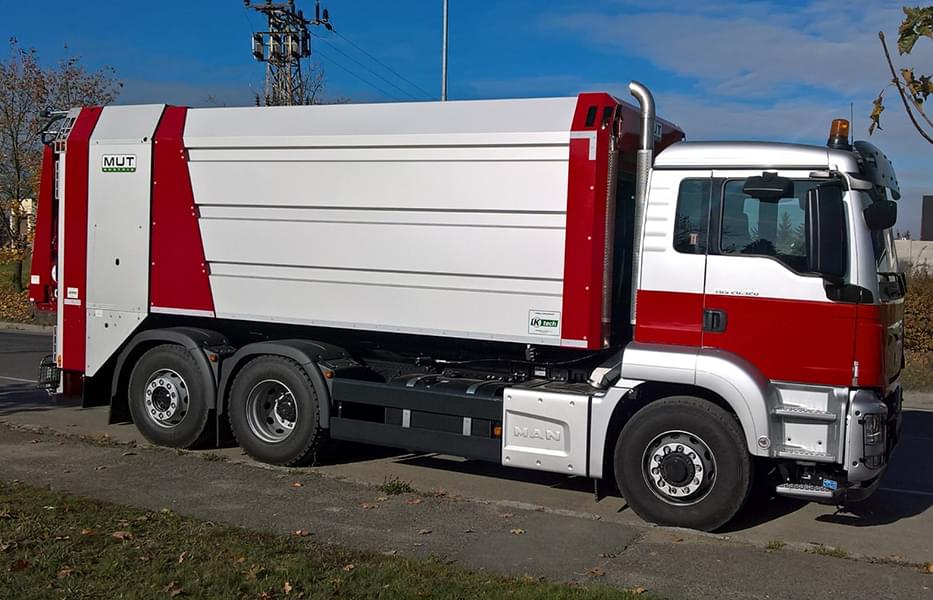

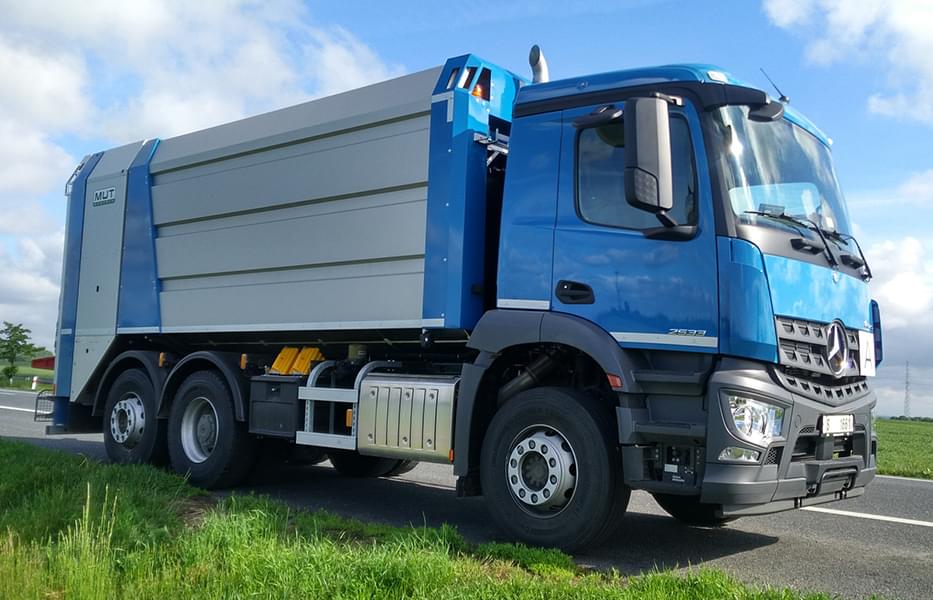

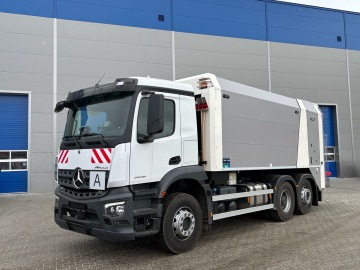

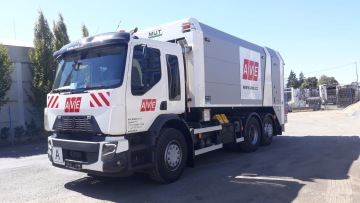

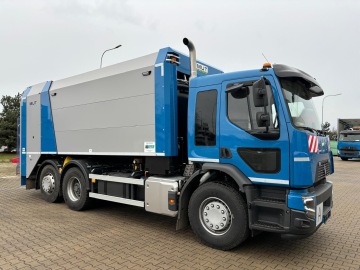

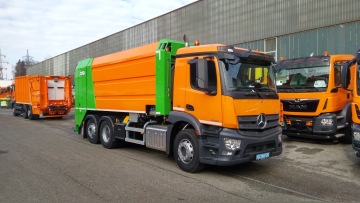

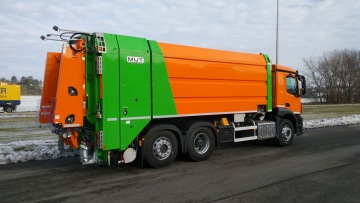

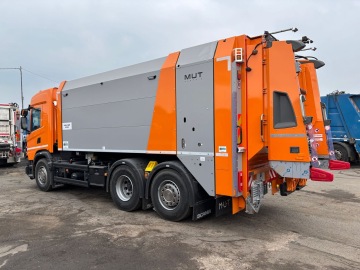

Princip rotujícího sběrového zásobníku je ideální pro svoz bioodpadu, kde dochází k homogenizaci složek – tuhé jsou míchány s tekutými, a díky neustálému promíchávání se odpad provzdušňuje, což snižuje tvorbu zápachu.

Nástavba je perfektně těsná, labyrintové těsnění bubnu a masivní těsnění sběrné vany pod bubnem zajistí, že nedojde k úniku kapalin, pachu a popele pod nástavbu. Nástavba MUT ROTO je při stejném objemu o cca 800 kg lehčí než nástavby s lineárním stlačováním, což zvyšuje možnost vytížení vozidla a odvoz většího množství odpadu. Rotopress disponuje minimem pohyblivých částí (pouze rotační buben), z čehož plynou menší požadavky na údržbu a opravy. Nástavby jsou už v základu dodávány v provedení styling, se 4mi integrovanými majáky v rozích a se skupinovými svítilnami – vše s krytím proti poškození, s automatickým centrálním mazáním, se spouštěním chodu nástavby pomocí vyklápěče a dalšími detaily, jež zvyšují užitnou hodnotu nástavby při provozu a údržbě.

Nástavba Rotopress může být dodána s mycím zařízením odpadových nádob ABRA (Speciální nástavba), kde v jednom cyklu dojde jak k výsypu odpadu, tak i umytí sběrové nádoby.

Nástavby jsou dostupné ve velikostech od 6 do 24 cbm.

Přednosti:

• Perfektní utěsnění nástavby pro svoz bioodpadu (nulový únik tekuté složky bioodpadu při svozu)
• Krátký převis nástavby za zadní nápravou
• Možnost svozu popela až do 100% objemu zásobníku
• ALU krycí plechy nástavby
• Centrální mazání kompletní nástavby v základní výbavě
• Nerezová vana nástavby
• Vysoká spolehlivost a dlouhá životnost
• Možnost regulace otáček rotačního bubnu – dle druhu sváženého odpadu

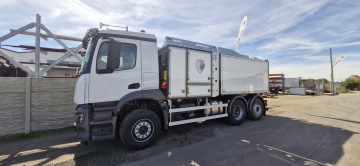

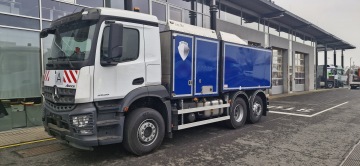

MUT ABRA je samostatná nebo integrovaná nástavba určena pro mobilní mytí a dezinfekci sběrných nádob na komunální odpad přímo v místě svozu. Může být samostatná nebo integrovaná a také, možná v kombinaci se svozovou nástavbou. Lze umístit na samostatné vozidlo nebo integrace s ROTO MUT.

• Vysokotlaký mycí systém integrovaný do nástavby
• Uzavřená mycí komora pro omezení rozstřiku a kontaminace okolí
•  integrované nádrže na čistou a odpadní vodu
• Automatizovaný mycí cyklus
• Možnost ohřevu vody pro vyšší účinnost čištění
• Recyklace vody (v závislosti na konfiguraci)

Určení produktu	městské a obecní svozové společnosti, provozovatelé komunálních služeb, firmy zajišťující hygienu nádob v bytové zástavbě, segment gastro a bio odpadu s vyššími hygienickými nároky
Kapacita nádrží	dle konfigurace
Zdroj energie	hydraulický nebo samostatný pohon
Kompatibilita	běžné plastové kontejnery a nádoby dle evropského standardu
Provozní přínosy	hygienický standard při svozu bio a gastro odpadu, snížení zápachu v obytných zónách, eliminace potřeby externí mycí stanice, úspora času díky kombinaci svozu a mytí a další.

Možné konfigurace:

• Integrace s rotační nástavbou ROTO MUT
• Samostatná mycí jednotka
• Varianta s ohřevem vody
• Varianty pro různé objemy nádob

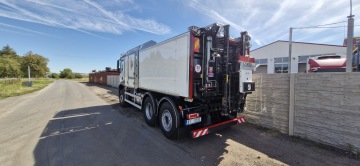

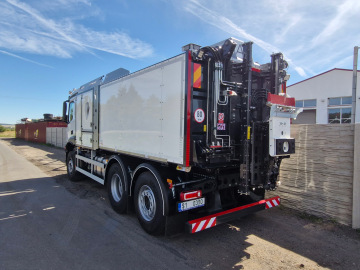

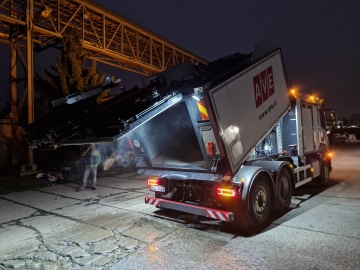

Nástavba pro svoz gastro odpadů KR-GASTRO- 9 je určena pro svoz biologicky rozložitelného kuchyňského odpadu (gastro odpad) z restaurací, jídelen, škol, nemocnic a potravinářských provozů. Vhodná pro městské svozové služby i soukromé odpadové společnosti. Kompatibilní s nástavbami na podvozcích kategorie N2 / N3 dle konfigurace.

• konstrukce přizpůsobená svozu biologického odpadu
• uzavřené provedení pro omezení zápachu a úniku tekutin
• možnost zakázkového přizpůsobení dle typu podvozku
• servisní a výrobní zázemí přímo v ČR
• individuální úpravy hydrauliky a nakládacích systémů

Nástavba pro svoz gastro odpadů KR-GASTRO- 9 je dílem výrobce Autocentrum Kalčík, s.r.o., jehož jsme autorizovaný distributor.

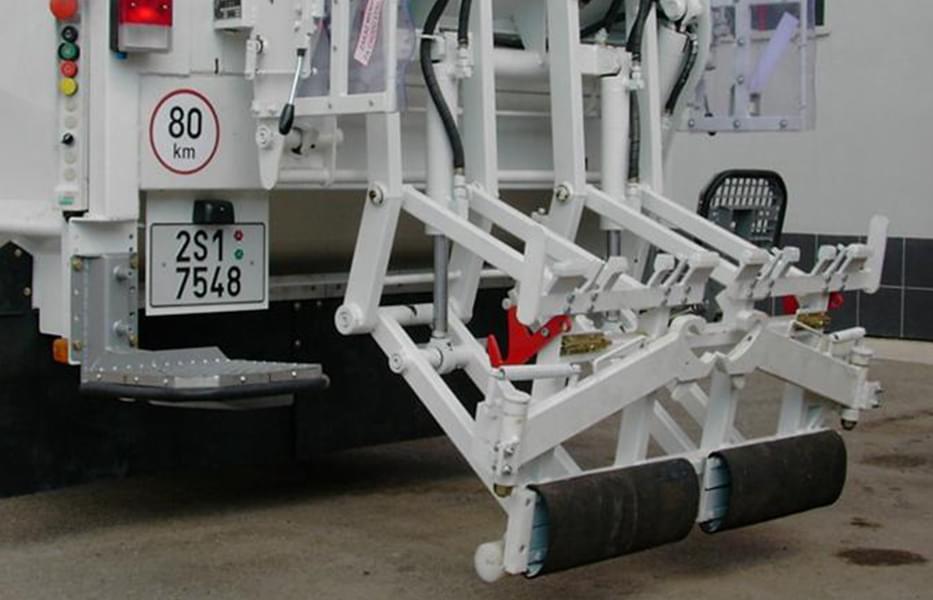

Vyklápěče nádob dodáváme ve dvou provedeních, a to univerzální uzavřené (nedělené a dělené) a univerzální otevřené nízkoložné. Vyklápěč je robustní rámové konstrukce. Na hřídeli jsou upevněna sklopná ramena, která tvoří čtyřčlenný mechanismus. Ramena jsou zakončena nosičem se hřebenem pro zavěšování nádob 70–1100 l jsou uchyceny na stranách nosiče. Pohyb vyklápěče umožňují 4 hydraulické válce.

Technická data vyklápěče UVK 1124

Určeno pro nádoby na odpad

Kulaté (70 l a 110 l) nebo hranaté (2kolečkové 120, 240, 340 l, 4kolečkové 660-1100 l i s plochým víkem)

Čas zvednutí nádoby
Proud tlakového oleje na spojce: min. 33 l, max. 50 l/min

8 sekund (70 až 340 l), 14 sekund (660 až 1100 l)


Provozní tlak

140 bar

Max. tlak na čerpadle

140 bar

Hmotnost

490 kg ( dělený 495 kg)

Výška vestavby

1300–1650 mm

Lakování

Reaktivní základ a vrchní barva je akrylátová v odstínech RAL

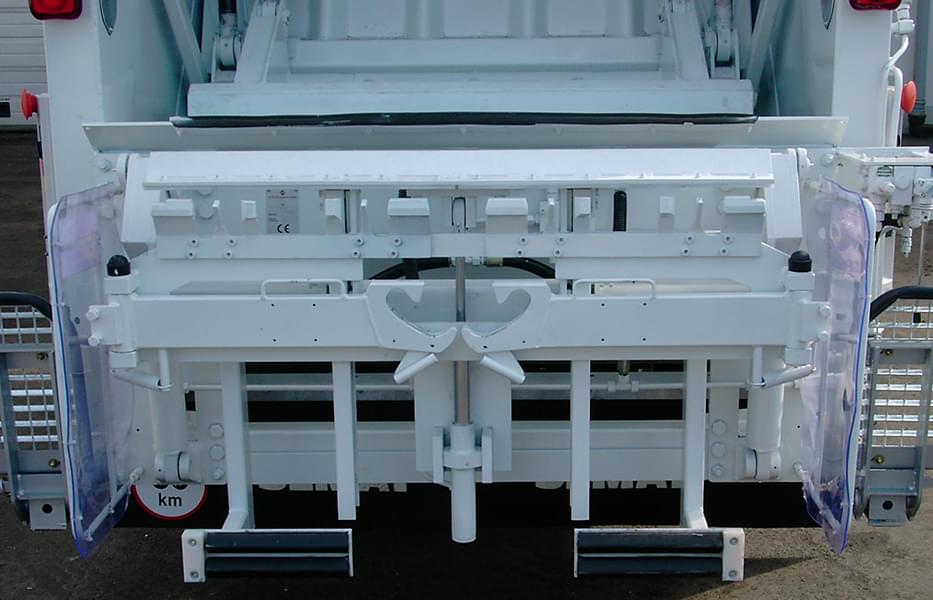

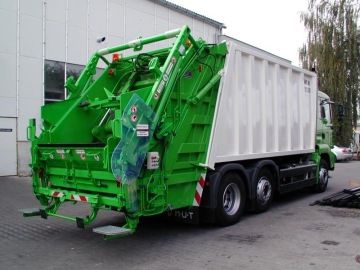

Nedělený otevřený hřebenový universální vyklápěč pro vyprazdňování nádob 110 l plech, 80/120 l plast, 140/240/340 l plast, 500-1000 l plast s plochým víkem, 770-1100 l v plastovém i v plechovém provedení s nízko položenou nakládací hranou pro možnost snadné ruční nakládky.

Robustnost konstrukce spolu s použitím kvalitních materiálů umožnila vytvořit velice kvalitní univerzální vyklapěč s vysokou efektivitou a minimálními nároky na údržbu. Maximální bezpečnost obsluhy díky kinematice pohybu vyklapěče - vyklapěč při zdvihu vykonává pouze vertikální pohyb. Dvě krycí boční zástěny proti možnosti vložení končetiny obsluhy do prostoru pohyblivých částí vyklapěče.

Technická data vyklápěče OCK 1124

Ovládání vyklapěče

Jednostranné, na pravém boku vyklapěče

Způsob vyprazdňování nádob

a) pomocí zabudovaných háků 35 - 50, 110 l dle DIN 6628/9
b) pomocí hřebenu 80-340 l podle ČSN EN 840-1, 500-1100 l podle ČSN EN 840-2 a 770-1100 l podle ČSN EN 840-3
c) pomocí dvou postranních ramen a čepů 500-1100 l dle ČSN EN 840-2/3

Rychlost vyprazdňování nádob nádoby
Provozní tlak: 150 bar

12 sekund (nádoby do 340 l / nádoby od 500 l do 1100 l)


Průtok oleje

20-30 l

Hmotnost

320 kg

Výška vestavby

850-1150 mm

Hladina hluku

76 dB

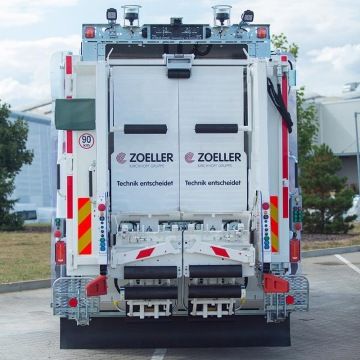

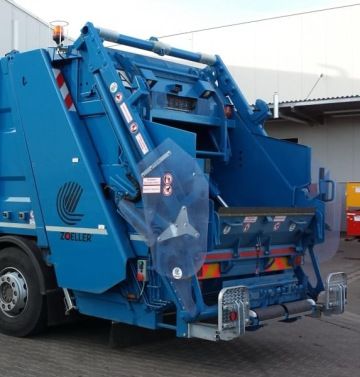

Maximální výkon při maximálním komfortu. Mezník v řadě vyklápěčů DELTA. Koncepce s ještě vyšším výkonem odvozu, šetrností k životnímu prostředí a pracovní ergonomií.
Dvě navzájem nezávislé pracovní jednotky vyklápěče pracují automaticky popř. poloautomaticky a poskytují rychlejší a bezpečnější vyprazdňování v jednotlivém i spojeném provozu.

ZOELLER Hi-Tech – vysoký výkon a hospodárnost

Přednosti:

• Proporcionální řízení
• Plnoautomatické vysypávání
• Aktivní, dělený doraz nádob
• Variabilní rozsah použití
• Velká světlá výška od země
• Optimální kinematika
• Krátký čas vysypávání

Oblast použití:
Odstranění odpadu v obydlených a průmyslových oblastech s nádobami:

• 80–340 l dle EN 840-1
• 500–1300 l dle EN 840-2/3

Ideální pro obsluhu jedním pracovníkem.

Pohon:

• Hydraulický pomocí osvědčeného kyvného pohonu Zoeller
• Proporcionální hydraulika umožňuje rovnoměrný a bezhlučný pohyb při vyprazdňovacím procesu

Způsob práce:

• Dělené hřebenové zavěšení pro dvě navzájem nezávislé pracující vyklápěcí jednotky pro plnoautomatické vyprazdňování dvou nádob 80–340 l jednotlivě nebo jedné nádoby 500–1300 l s propojenými vyklápěcími jednotkami
• Plnoautomatický vyprazdňovací proces se spustí spínací klapkou při nasazení nádoby na zavěšovací lištu
• Během vyklápěcího procesu je krajem nádoby ovládán signál, který zabezpečuje správné usazení nádoby
• Aktivní, dělený doraz nádob zabraňuje přepadnutí nádoby ve vyprazdňovácí poloze
• Otvírací lišta při vyprazdňování nádob s posuvným víkem, víko automaticky otevře

Bezpečnostní technika:

• Ovládání vyklápěče plnoautomaticky nebo tlačítkem
• Hlídání celého vyprazdňovacího procesu bezpečnostním řízením
• Nastavitelné systémové parametry jako např. časová prodleva v horní poloze
• Bezpečnostní přerušení nouzovým tlačítkem
• Ochranné závory a postranní zakrytování pro zabezpečení pracovního prostoru
• Prvky bezpečnosti podle příslušných norem
• Výstražné a příkazové symboly
• Odzkoušené, robustní jednotlivé komponenty

Ergonometrie:

• Vysoký komfort ovládání
• Příjemný systém údržby

Ochrana životního prostředí:

• Minimální hlučnost, prašnost a zápach v oblasti obsluhy

Montáž:

• Šestibodové šroubové spojení dle EN 1501-1 / DIN 30 731
• Připojení hydrauliky prostřednictvím rychlospojky.
• Připojení elektroniky 16pólovou zásuvkou

Doplňující volitelné vybavení:

• Vyklápěcí ramena pro zavěšení nádob MGB 770–1300 I pomocí bočních čepů dle DIN EN 840-3
• Ochranné postranní závory pevné nebo vysouvatelné
• Zvláštní zavěšení nádob – na přání

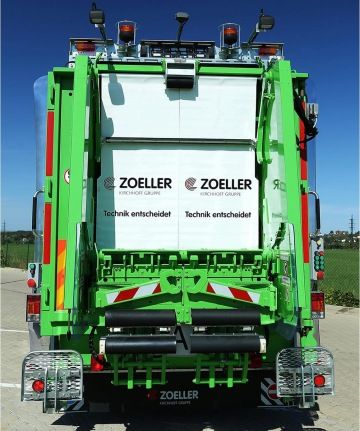

Výkonný a flexibilní! Nový mnohostranný systém řešení na základě osvědčené řady Delta. Optimálně kombinovaný výkon odvozu, pracovní jistota a ergonomie Dvě navzájem nezávislé pracovní jednotky vyklápěče poskytují rychlé a bezpečné vyprazdňování v jednotlivém i spojeném provozu.

ZOELLER Hi-Tech – vysoký výkon a hospodárnost

Přednosti:

• Variabilní rozsah použití
• Velká světlá výška od země
• Optimální kinematika
• Krátký čas vysypávání

Oblast použití:
Odstranění odpadu v obydlených a průmyslových oblastech s nádobami:

• 110 l dle DIN 6629
• 80–340 l dle EN 840-1
• 500–1300 l dle EN 840-2/3

Ideální pro obsluhu jedním pracovníkem.

Pohon:

• Hydraulický pomocí osvědčeného kyvného pohonu Zoeller
• Rovnoměrný a bezhlučný pohyb při vyprazdňovacím procesu.

Způsob práce:
Dělené hřebenové zavěšení pro dvě navzájem nezávislé pracující vyklápěcí jednotky pro vyprazdňování dvou nádob 80–340 l jednotlivě nebo jedné nádoby 500–1300 l s propojenými vyklápěcími jednotkami. Průběžný bezpečnostní doraz kombinovaný se zpětnou a otvírací funkcí zabraňuje přepadnutí nádoby při vyprazdňování; u nádob s posuvným víkem se víko nádoby při vyprazdňování automaticky otevře. Pružný doraz šetří nádoby proti poškození při jejich vyprazdňování.

Bezpečnost:

• Ergonometrické uspořádání ručních ovládacích ventilů
• Ochranné kryty a postranní zakrytí pro zabezpečení pracovní oblasti
• Provozní bezpečnost dle norem
• Výstražné a příkazové symboly

Ergonometrie:

• Vysoký komfort ovládání
• příjemný systém údržby

Ochrana životního prostředí:
Minimální hlučnost, prašnost a zápach v oblasti obsluhy

Montáž:

• Šestibodové šroubové spojení dle EN 1501-1 / DIN 30 731
• Připojení hydrauliky prostřednictvím rychlospojky

Doplňující vybavení:

• Vyklápěcí ramena pro zavěšení nádob 500–1300 I pomocí bočních čepů dle DIN EN 840-2,3
• Zvláštní zavěšení nádob – na přání

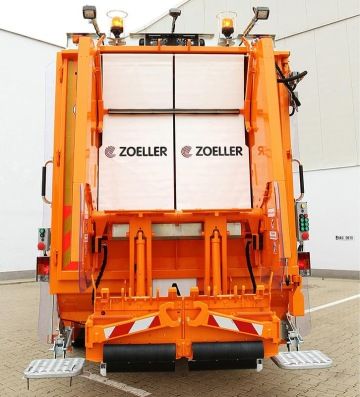

Efektivní a bezpečný! Nový mnohostranný systém řešení na základě osvědčené řady Delta. Optimálně kombinovaný výkon odvozu, pracovní jistota a ergonomie Dvě spojené pracovní jednotky vyklápěče poskytují rychlé a bezpečné vyprazdňování ve spojeném provozu.

ZOELLER Hi-Tech – vysoký výkon a hospodárnost

Přednosti:

• Variabilní rozsah použití
• Velká světlá výška od země
• Optimální kinematika
• Krátký čas vysypávání

Oblast použití:

Odstranění odpadu v obydlených a průmyslových oblastech s nádobami:

• 110 l dle DIN 6629
• 80–340 l dle EN 840-1
• 500–1300 l dle EN 840-2/3

Ideální pro obsluhu jedním pracovníkem.

Pohon: hydraulický pomocí osvědčeného kyvného pohonu ZOELLER. Rovnoměrný a bezhlučný pohyb při vyprazdňovacím procesu.

Způsob práce:

• Nedělené hřebenové zavěšení pro současné vyprazdňování dvou nádob 80–340 l nebo jedné nádoby 500–1300 l
• Průběžný bezpečnostní doraz kombinovaný se zpětnou a otvírací funkcí zabraňuje přepadnutí nádoby při vyprazdňování; u nádob s posuvným víkem se víko nádoby při vyprazdňování automaticky otevře
• Pružný doraz šetří nádoby proti poškození při jejich vyprazdňování

Bezpečnost:

• Ergonometrické uspořádání ručních ovládacích ventilů
• Ochranné kryty a postranní zakrytí pro zabezpečení pracovní oblasti
• Provozní bezpečnost dle norem
• Výstražné a příkazové symboly

Ergonometrie:

• Vysoký komfort ovládání
• Příjemný systém údržby

Ochrana životního prostředí: minimální hlučnost, prašnost a zápach v oblasti obsluhy

Montáž:

• Šestibodové šroubové spojení dle EN 1501-1 / DIN 30 731
• Připojení hydrauliky prostřednictvím rychlospojky

Doplňující vybavení:

• Vyklápěcí ramena pro zavěšení nádob 500–1300 I pomocí bočních čepů dle DIN EN 840-2,3
• Zvláštní zavěšení nádob – na přání

Osvědčený systém s vyzrálou technikou. Ideální kombinace s jednoduchým ovládáním a vysokou funkčností. Komfortní vyprazdňování nádob od 80 l do 1300 l ovládacím joystikem, jakož i pohodlné ruční vhazování neskladného odpadu přes nízkou nakládací hranu.

Zoeller Hi-Tech – vysoký výkon a hospodárnost

Oblast použití: ideální pro sběr odpadu v různých oblastech, protože nízká nakládací hrana umožňuje nejen ruční nakládání odpadu, ale i odvoz odpadu z nádob 80 – 1300 l dle normy DIN EN 840-1/2/3

Pohon: hydraulický, prostřednictvím hydraulických válců

Způsob práce: komfortní obsluha jedním člověkem pomocí ergonomicky uspořádaného joystiku. Vzhledem k nízké nakládací hraně bezproblémové vhazování neskladného odpadu. Kompaktní lehká stavba umožňuje vyšší užitečnou hmotnost vozidla

Bezpečnost:

• Vyzkoušené ovládací prvky
• Provozní bezpečnost dle norem
• Výstražné a příkazové symboly

Pracovní podmínky:

• Nízké nebezpečí úrazu
• Více bezpečnosti při silničním provozu
• Ergonomické prvky

Ochrana životního prostředí: nízká hlučnost

Montáž:

• Připevnění na nástavbu je provedeno pomocí pevných svárů
• S ohledem na možnosti připojení na různé šířky vozidla, je možné montovat vyklápěč na veškeré typy nástaveb
• Otevřené provedení dle DIN EN 1501-1

Doplňující vybavení:

• Ovládání lisovacího zařízení s hlídáním kolize vyklápěče
• Dodatečné ovládání joystikem na levé i pravé straně
• Zvláštní zavěšení nádob – na přání

Systém pro velkokapacitní kontejnery v kombinaci s odvozem neskladného materiálu. Pomocí zdvíhacího zařízení pro vyklápěcí kontejnery 2,5 a 5 m3 jakož i pro kontejnery-Schoerling a vanové kontejnery lze vyprazdňovat též odpadní nádoby 500-1300 l. Na velkých sídlištích, jakož i v průmyslových a živnostenských provozech se používá pro odklízení materiálů a zbytkových odpadů.

Zoeller Hi-Tech – vysoký výkon a hospodárnost

Oblast použití: odklízení odpadu v průmyslových a živnostenských provozech, jakož i ve velkých sídlištích s kontejnery nejrůznějšího systému a neskladného materiálu.
Pohon: hydraulicky – hydraulickými válci.

Způsob práce:

• Pojízdné vyklápěcí kontejnery 2,5 a 5 m3 podle normy DIN 307373/DIN EN 12574 se vsunují s přiklopeným víkem na zavěšovací čelisti vyklápěče
• Odpadní nádoby 500–1300 podle DIN EN 840-2/3 s postraními čepy se zavěšují pomocí vyklápěcích ramen
• Při odvozu neskladného zboží se sklápí dolů skluzný žlab
• Obsluha se provádí z pravé strany s oddělenými ovládacími prvky pro odpadní nádoby a kontejnery
• Druh kontejneru, pracovní rychlost a síla zdvihu se volí ručním přepnutím
• Otvírač krytu pro odpadní nádoby se sklápí nebo vyklápí ručně

Příjemné pracovní podmínky:

• Ergonomicky uspořádané ruční ovládací ventily
• Nízká hlučnost
• Bezpečnost při provozu odpovídá normám
• Výstražné a příkazové symboly

Doplňující vybavení:

• Pro kontejnery 4,4 až 7 m3 DIN 30720, až 10 m3 na vyžádání
• Dva řetězové závěsy, každý se dvěma řetězy, jež lze zkracovat a se samouzavíratelnými a uzamykatelnými vidlicovými háky
• Tři páry čepů, které jsou na vyklápěči uspořádány za sebou, slouží alternativně k zavěšení řetězů, jejichž háky se zavěšují do čepů kontejneru
• Pro kontejnery Schörling 3,5 až 7 m3 podle výkresu B 01-112-4
• Jeden řetězový závěs se samouzavíratelným a uzamykatelným vidlicovým hákem. Závěsné oko pro řetěz je na příčném spojení výkyvného ramena vyklápěče. Pro vyprazdňování kontejnerů se sklápí dolů skluzný žlab
• Otvírač krytu pro odpadní nádoby je hydraulicky výkyvný
• Zvláštní zavěšení nádob – na přání

Montáž:

• Vyklápěč se montuje na zadní část vozidla
• Montážní rozměry se řídí podle příslušné nástavby na vozidle

Víceúčelový vyklápěč pro sběr odpadu. Pomocí zdvíhacího zařízení pro vyklápěcí kontejnery 2,5 a 5 m3 jakož i pro kontejnery Schörling a vekoobjemové kontejnery lze vyprazdňovat též odpadní nádoby 80 až 1300 l. Na velkých sídlištích, jakož i v průmyslových a živnostenských provozech se používá pro odklízení směsného, separovaného a velkoobjemového odpadu.

Zoeller Hi-Tech – vysoký výkon a hospodárnost

Oblast použití: pro odklízení odpadu v průmyslových a živnostenských provozech, jakož i na velkých sídlištích, kde jsou kontejnery nejrůznějších systémů a velkoobjemový odpad

Pohon: hydraulicky – hydraulickými válci

Způsob práce:

• Pojízdné vyklápěcí kontejnery 2,5 a 5 m3 podle normy DIN 307373/DIN EN 12574 se zasunují s otevřeným víkem na zavěšovací háky vyklápěče
• Nádoby na odpad 80, 120, 240 l podle DIN EN 840-1 a nádoby 660, 770, 1100, 1200 a 1300 l podle DIN EN 840-2/3 se vyprazdňují pomocí neděleného hřebenového závěsu
• Odpadní nádoby 660, 770, 1100, 1200 a 1300 l podle DIN EN 840-2/3 s postraními čepy se zavěšují pomocí vyklápěcích ramen
• Při odvozu velkoobjemového odpadu se sklápí dolů skluzný žlab
• Obsluha se provádí z pravé strany s oddělenými prvky pro odpadní nádoby a vyklápěcí kontejnery
• Druh kontejneru, pracovní rychlost a zdvíhací síla se volí ručním přepnutím
• Otvírač krytu pro odpadní nádoby se sklápí nebo vyklápí ručně

Příjemné pracovní podmínky:

• Ergonomicky uspořádané ruční ovládací ventily
• Nízká hlučnost
• Bezpečnost při provozu odpovídá normám
• Výstražné a příkazové symboly

Doplňující vybavení:

• Pro kontejnery 4,4 až 7 m3 dle DIN 30720, až 10 m3 na vyžádání
• Dva řetězové závěsy, každý se dvěma řetězy, jež lze zkracovat a se samouzavíratelnými a uzamykatelnými vidlicovými háky
• Tři páry čepů, které jsou na vyklápěči uspořádány za sebou, slouží alternativně k zavěšení řetězů, jejichž háky se zavěšují do čepů kontejneru
• Pro kontejnery Schoerling 3,5 až 7 m3 podle výkresu B 01-112-4

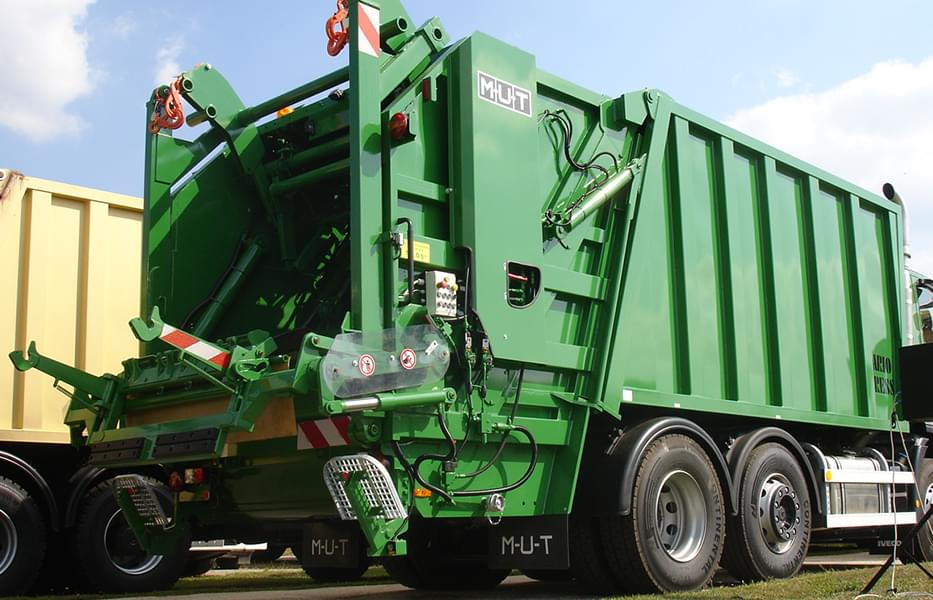

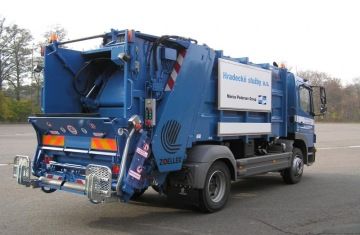

• Jeden řetězový závěs se samouzavíratelným a uzamykatelným vidlicovým hákem. Závěsné oko pro řetěz je na příčném spojení výkyvného ramena vyklápěče. Pro vyprazdňování kontejnerů se sklápí dolů skluzný žlab
• Hřebenový závěs pro nádoby 340 l podle DIN EN 840-1
• Hřeben pro zavěšování nádob 110 l dle DIN 6629
• Zvláštní zavěšení nádob – na přání

Montáž:

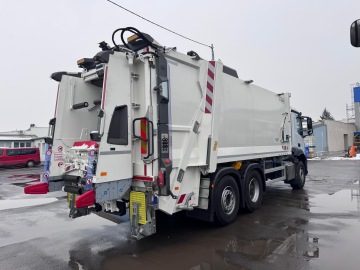

• Vyklápěč se montuje na zadní část vozidla
• Montážní rozměry se řídí podle příslušné nástavby na vozidle
